Тихоокеанский «Беркут» — самый крупный в мире (более 20 фото).

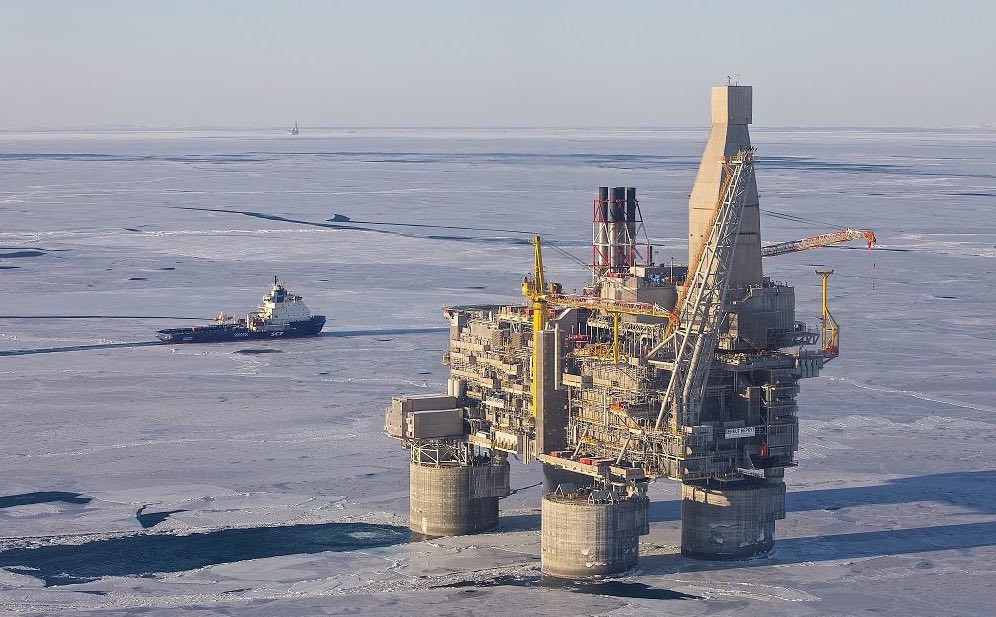

Платформа «Беркут», монтаж которой уже завершен, находится в 25 километрах от северной части острова Сахалин, на шельфе в Охотском море. По словам экспертов, после выхода на полную мощность платформа станет самой крупной в мире, по количеству добываемых углеводородов в год.

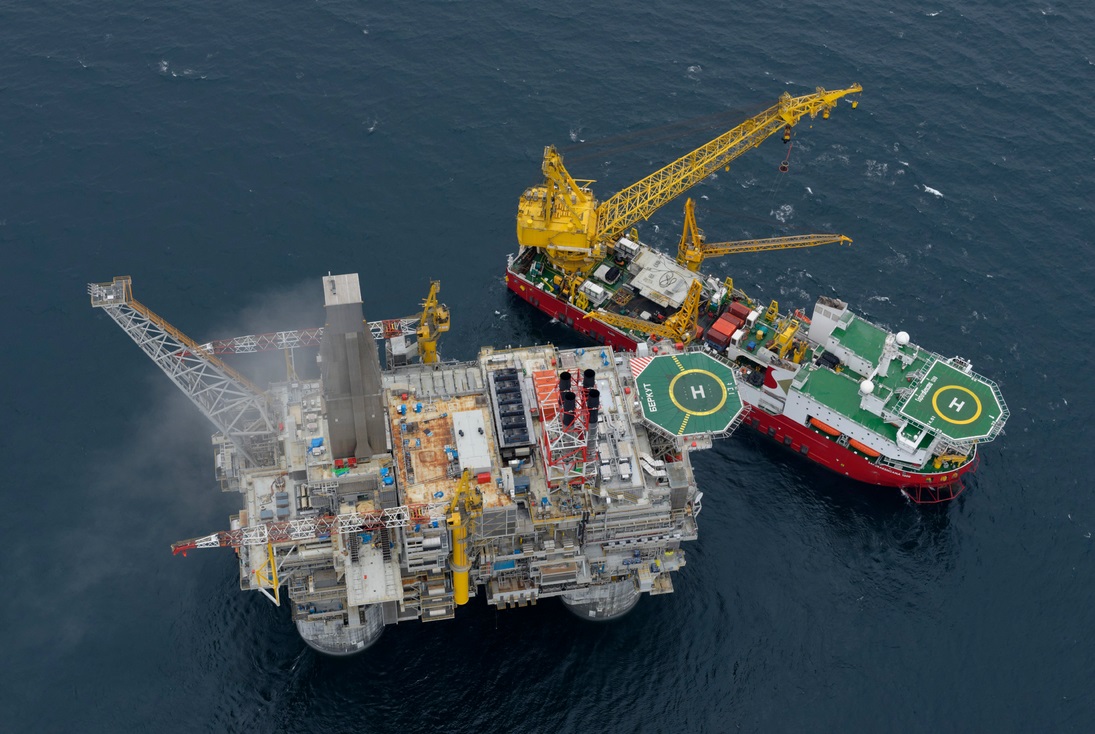

фото 1.

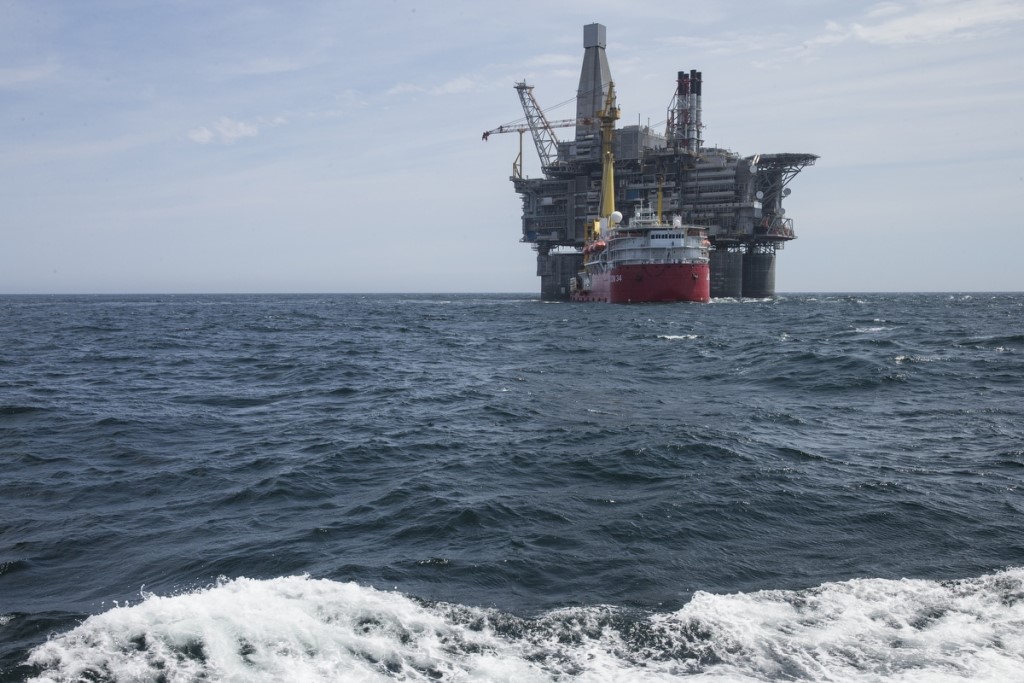

Фото 2.

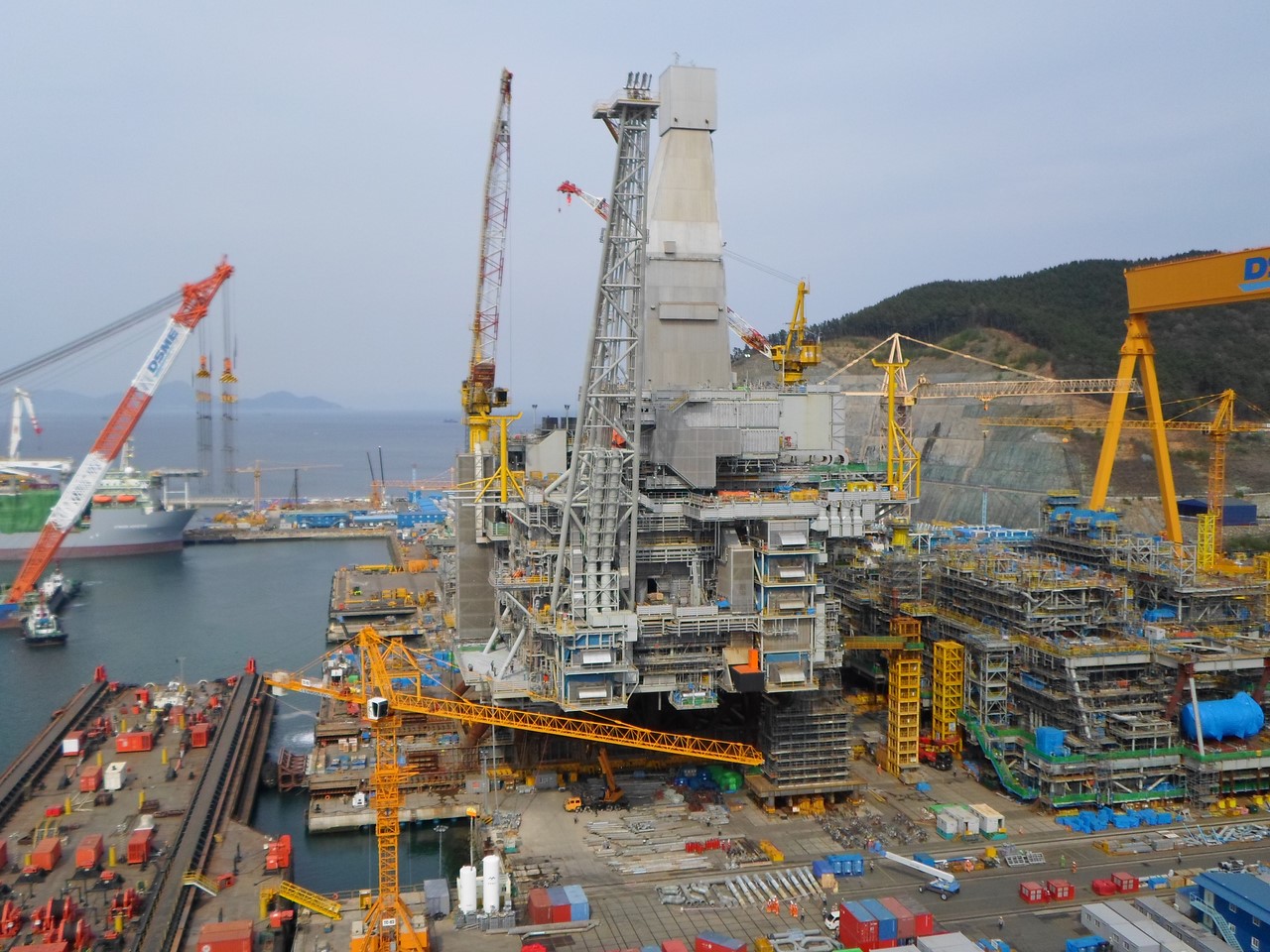

«Беркут» – международный проект «Роснефти». Основание для платформы было изготовлено на российском побережье, а верхнюю часть с вертолетной площадкой и рабочими местами для 180 нефтяников изготовили в Корее.  Ее произвела компания Daewoo, которая затем отбуксировала ее на 2800 километров.

Суммарный вес верхней и нижней частей превышает 200 тысяч тонн. Специалисты говорят, что когда платформа заработает в полную мощность, у нее не будет аналогов в мире.

Платформа «Беркут» спроектирована специально для работы в суровых субарктических условиях и сможет противостоять волнам высотой до 18 метров, давлению ледовых полей толщиной до двух метров и температуре до минус 44 °C.

По данным специалистов «Роснефти» разработка месторождения Аркутун-Даги «Беркутом» принесет до 12 тысяч тонн нефти в сутки и 4,5 миллиона тонн в годовом выражении. Конструкция платформы уникальна. Помимо крайне низких температур она способна выдерживать подземные толчки до девяти баллов.

Сейчас на Беркуте завершены так называемые пуско-наладочные работы – специалисты соединили верхнюю часть платформы с нижней. Эксперты прогнозируют, что платформа даст первую нефть уже к концу этого года и этот объем составит порядка 100 тысяч тонн.

Фото 3.

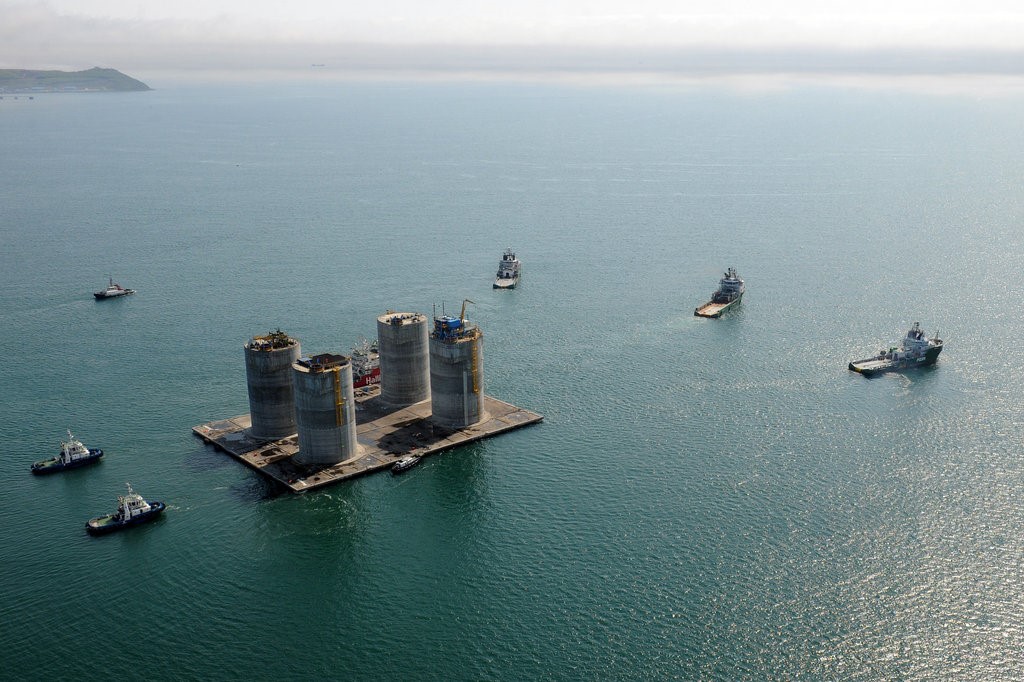

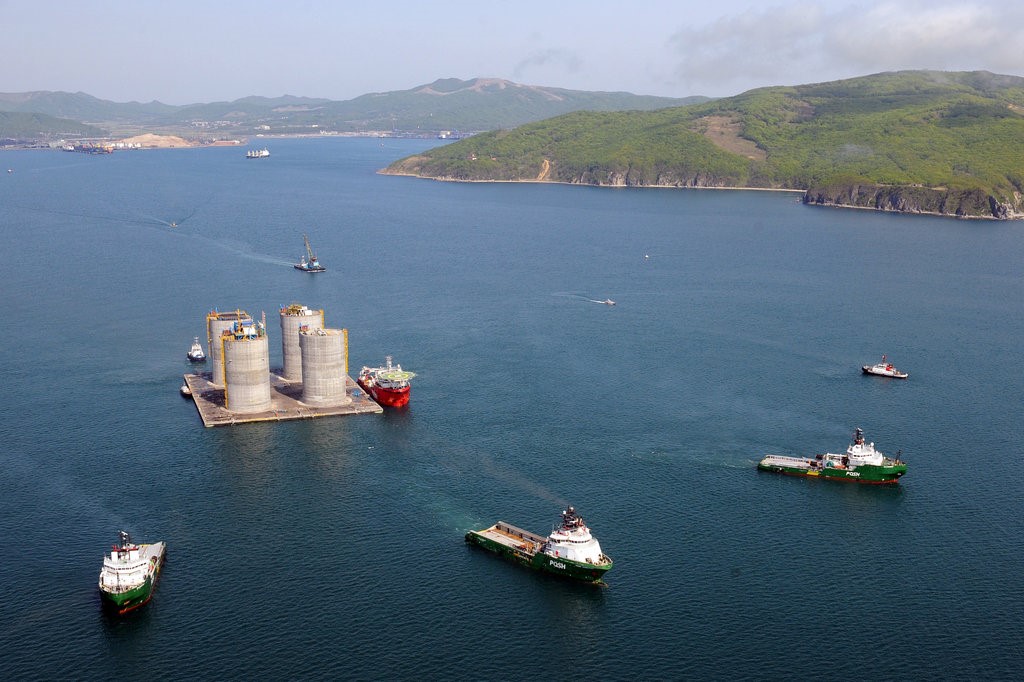

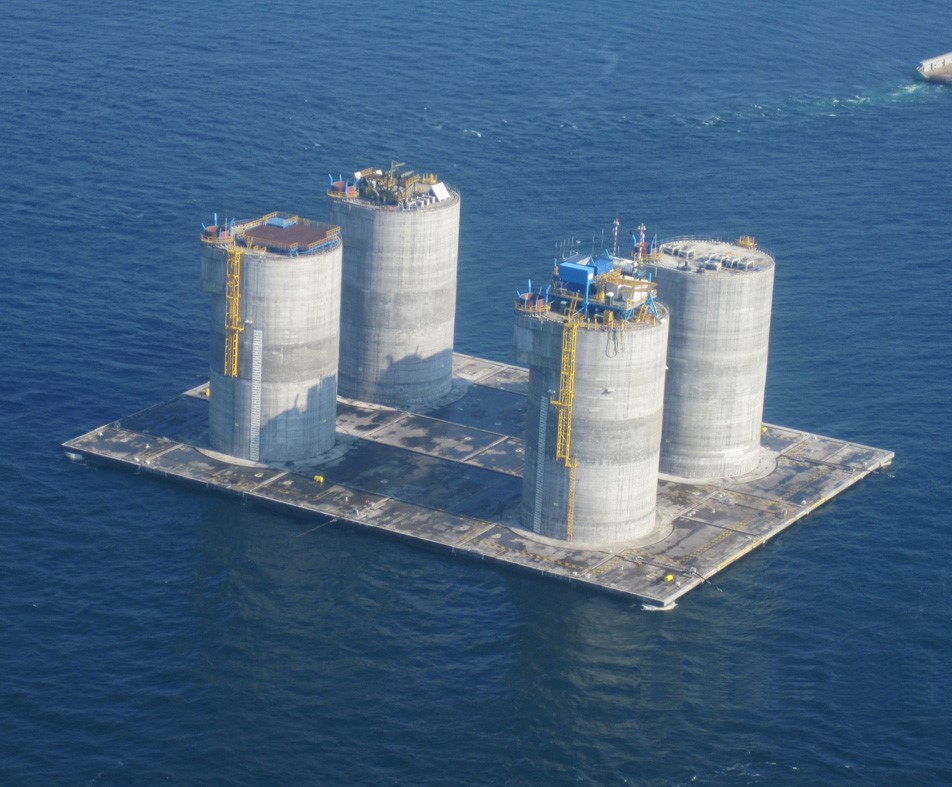

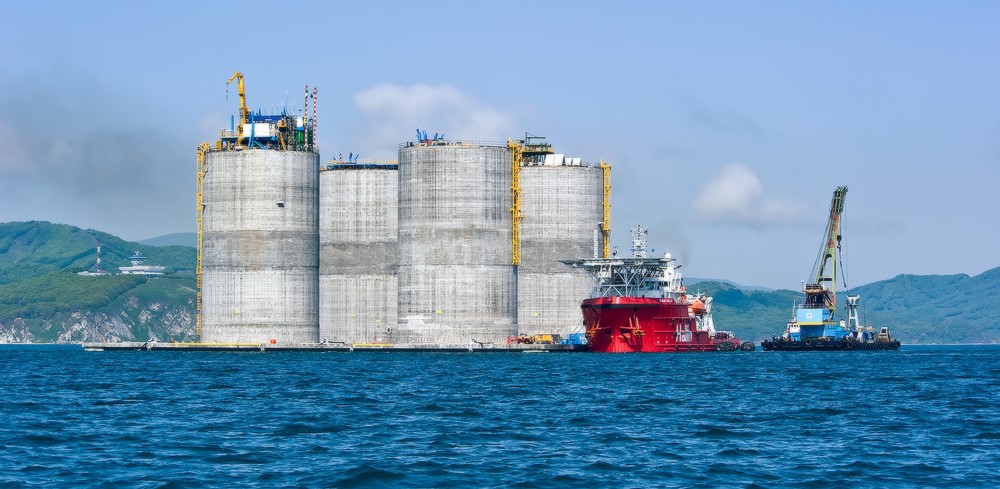

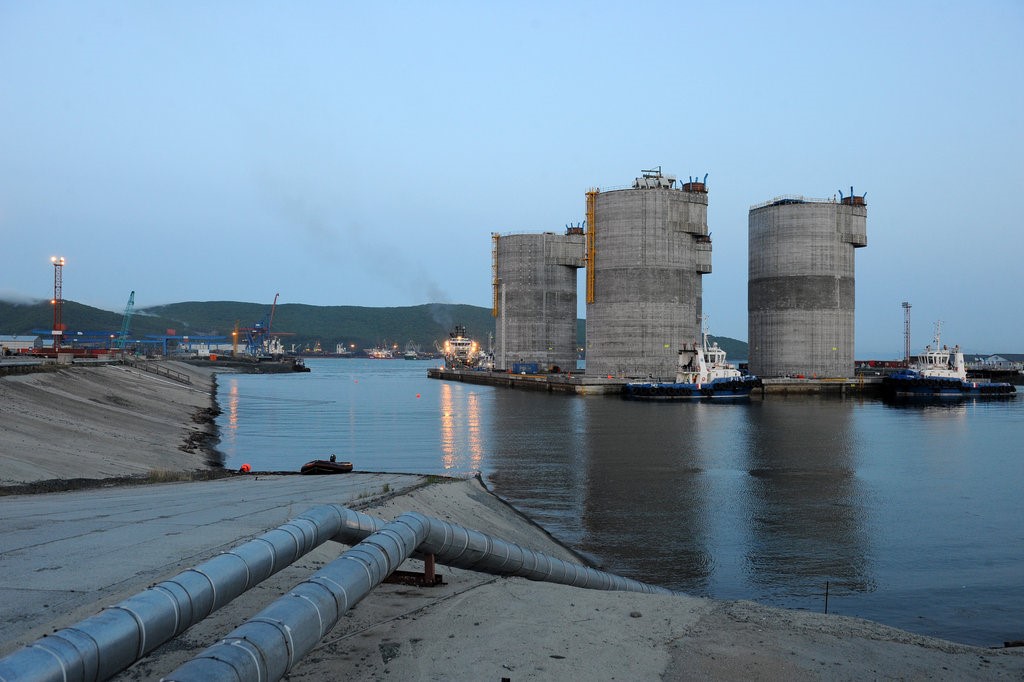

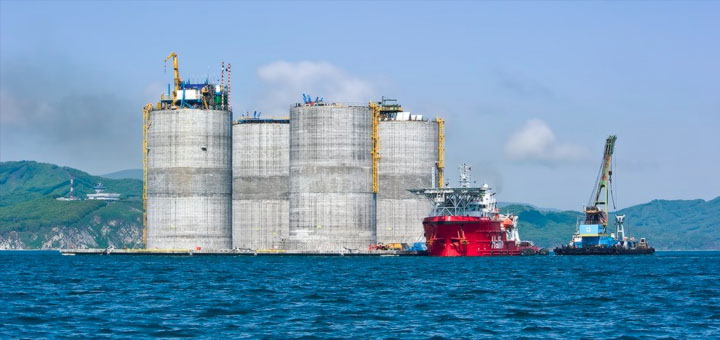

В течение двух лет основание платформы строилось в сухом доке порта Находка.  Официальные проводы «Беркута» состоялись 25 мая, после чего его вывели на рейд Находки, где в течение нескольких дней были завершены последние операции по подготовке гигантского сооружения к проводке по Японскому и Охотскому морям.

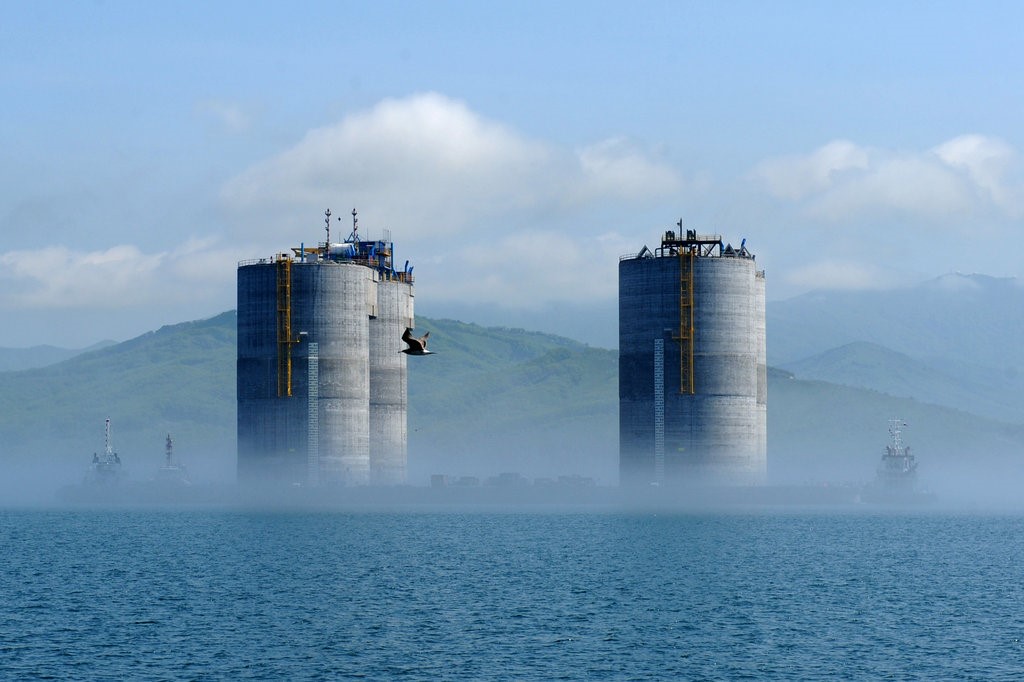

Вес основания платформы — 160 тысяч тонн, его периметр — 100 на 133 метра, высота — более 50 метров. По завершению буксировки «Беркут» посадили  на дно на месторождении углеводородов Аркутун-Даги близ побережья Сахалина, сообщает ИТАР-ТАСС. В 2013 году на основание установили верхнее строение нефтедобывающей платформы, которое строили в Республике Корея. С 2014 года «Беркут» начнет работу по проекту «Сахалин-1″. Платформа рассчитана на добычу до 4,5 миллиона тонн углеводородов в год.

Фото 4.

При строительстве применены новейшие технологии. В частности. дальневосточные ученые выполнили научно-исследовательские работы по воздействию льда Охотского моря на платформу и дали рекомендации, каким образом можно защитить конструкцию. Ранее такие платформы строились с применением металлического ледозащитного пояса. Для этого проекта разработали новую методику защиты нефтяных платформ с использованием бетонного ледозащитного пояса. Такая технология применена впервые: она более качественно защищает строение от воздействия льда, а производство значительно дешевле, чем производство металлических поясов. На строительстве основания «Беркута» работало 4 тысячи человек, 2800 из них — жители Находки.

Фото 5.

Фото 6.

Фото 7.

Фото 8.

Фото 9.

Фото 10.

Фото 11.

Фото 12.

Фото 13.

Фото 14.

Фото 15.

Фото 16.

Фото 17.

фото 18.

фото 19.

фото 20.

фото 21.

фото 22.

фото 23.

фото 24.

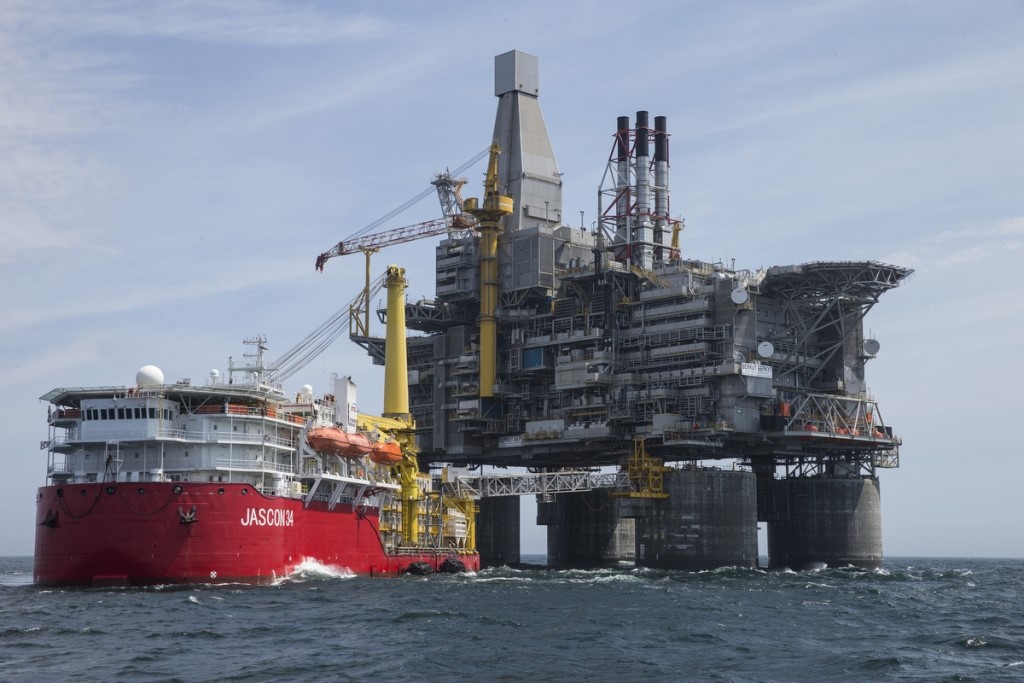

«Роснефть» и ExxonMobil, в составе консорциума «Сахалин-1» ввели в эксплуатацию платформу «Беркут» на месторождении Аркутун-Даги, успешно выполнив установку верхнего строения на основание гравитационного типа.

Платформа была введена в эксплуатацию 27 июня 2014 года в ходе видеомоста с Президентом РФ Владимиром Путиным, на платформе в это время находились Президент, Председатель Правления ОАО «НК «Роснефть» Игорь Сечин, Президент ExxonMobil Russia Гленн Уоллер и Вице-президент «Эксон Нефтегаз» Роджер Хайем. Президент РФ дал старт к запуску нефтегазодобывающей платформы.

Владимир Путин подчеркнул: «Освоение Сахалина: природных ресурсов и морского шельфа – имеют для нас большое, можно сказать – общегосударственное значение. И благодаря таким проектам, как платформа «Беркут», мы можем задействовать богатейшие, но малодоступные месторождения, создавать новые производства, новые рабочие места, в целом укреплять социально-экономическое развитие важнейшего для нашей страны региона – Дальнего Востока».

«Я хочу отметить также позитивную работу «Роснефти» с нашими американскими партнёрами, с компанией ExxonMobil. Знаю, что у вас большие совместные планы, в том числе по освоению новых месторождений, строительству мощностей по производству сжиженного природного газа», — добавил Президент России.

Для установки верхнего основания платформы была проведена уникальная транспортная операция по его доставке на плановую точку на расстояние более 2600 км. В ходе изготовления, доставки и монтажа фундаментального верхнего строения было установлено несколько отраслевых мировых рекордов, в том числе, монтаж в открытом море методом надвига. Вес верхнего строения 42 тысячи тонн, общий вес вместе с основанием более 200 тысяч тонн. Это самое крупное сооружение подобного рода в мире. Все операции по стыковке на «Беркуте» выполнены с учетом требований безопасности, все системы, подлежащие подключению на первом этапе — протестированы.

После запуска платформы Игорь Сечин сказал: «Самая мощная из существующих в мире буровых установок позволяет обеспечить, согласно модели разработки, бурение скважин с отходом по вертикали не менее 7 километров, а в принципе – до 14 тысяч метров, такие рекорды уже поставлены, это буровая установка «Ястреб». Несмотря на то, что проект отличается высокой сложностью, выгода для всех участников очевидна. В частности, доля наших партнеров из ExxonMobil в прибыльной продукции – 30 процентов».

Уже в ближайшее время на Беркуте будут введены в эксплуатацию противопожарные системы и начнется заселение жилого модуля. Осенью текущего года, после завершения имитационных испытаний буровых систем, будет дан старт бурению первой добывающей скважины.

Начало добычи на платформе ожидается в конце этого года. Разработка месторождения Аркутун-Даги позволит добавить к годовой добыче проекта «Сахалин-1» до 4,5 млн. тонн нефти. Проект «Роснефти» обеспечит существенные инвестиции в экономику Дальневосточного региона.

Буровая платформа «Беркут» — весомое подтверждение высокого уровня профессионализма и уникальных компетенций «Роснефти» на шельфе Российской Федерации. Старт работы «Беркута» усилит позиции России на мировых рынках, укрепить энергетическую безопасность страны, увеличит поступления в бюджет Сахалинской области.

Интересное видео о платформе

Справка:

Длина платформы — 105 метров, ширина — 60 метров, высота с основанием — 144 метра. Практически равна 50-этажному зданию. Самая мощная из существующих в мире буровых установок позволяет обеспечить, согласно модели разработки, бурение скважин с отходом от вертикали не менее 7 километров. Таким образом, платформа, по сути, является гигантской кустовой площадкой, позволяющей максимально эффективно обеспечить разработку морских месторождений.

С одной этой платформы будет пробурено 45 скважин с пиком суточной добычи в 12 тысяч тонн, что даст 4,5 млн. тонн нефти в год. Предусматривается бурение 28 нефтедобывающих и 16 водонагнетательных скважин и 1 скважины для закачки шлама. Платформа расположена на расстоянии 25 км от берега, на участке, где глубина моря достигает 35 метров.

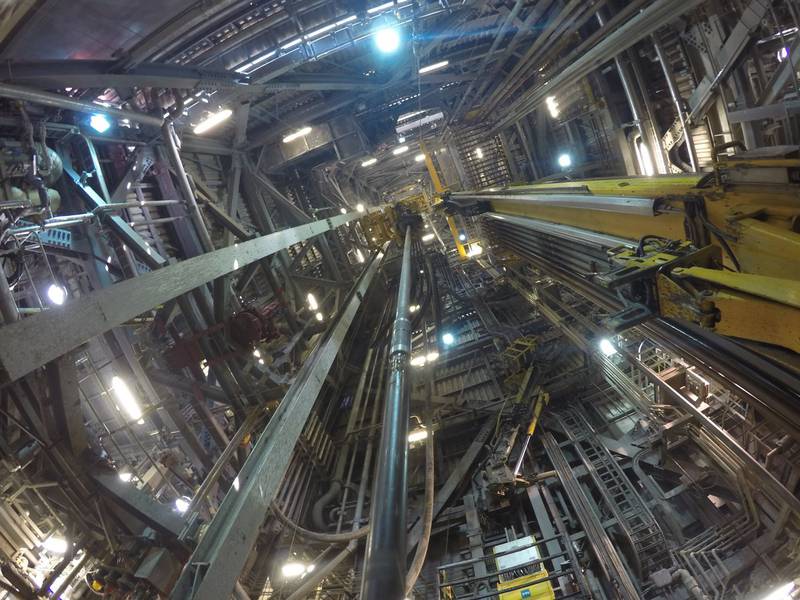

На «Беркуте» установлен самый мощный в мире верхний привод бурового механизма с крутящим моментом верхнего приводам 142 килоньютонов на метр с подъемной мощностью станка 1150 тонн), что позволяет бурить скважины с максимальным отклонением от вертикали до 7 км — это особенно важно для эффективности и безопасности морского бурения. Здесь впервые установлена интегрированная система интеграции бурового процесса, то есть процесс бурения осуществляется практически без применения ручного труда.

На «Беркуте» впервые в мире применена система сейсмозащиты, позволяющая выдержать удар землетрясения силой в 9 баллов, без нарушения работоспособности. «Беркут» не боится низких температур и рассчитан на работу в условиях минус 44 градуса, выдержит волну высотой более 18 метров (это практически цунами) и давление льда толщиной два метра.

Вся жизнедеятельность платформы обеспечивается автономной энергосистемой, состоящей из 4 газотурбинных агрегатов на 60 Мвт, работающих на сепарированном на платформе попутном газе, с возможной когенерацией на дизельном топливе в случае необходимости. Предусмотрена запасная схема из трех дизельгенераторов общей мощностью 5.4 Мвт, обеспечивающих автономный режим работы платформы с нулевыми выбросами в окружающую среду.

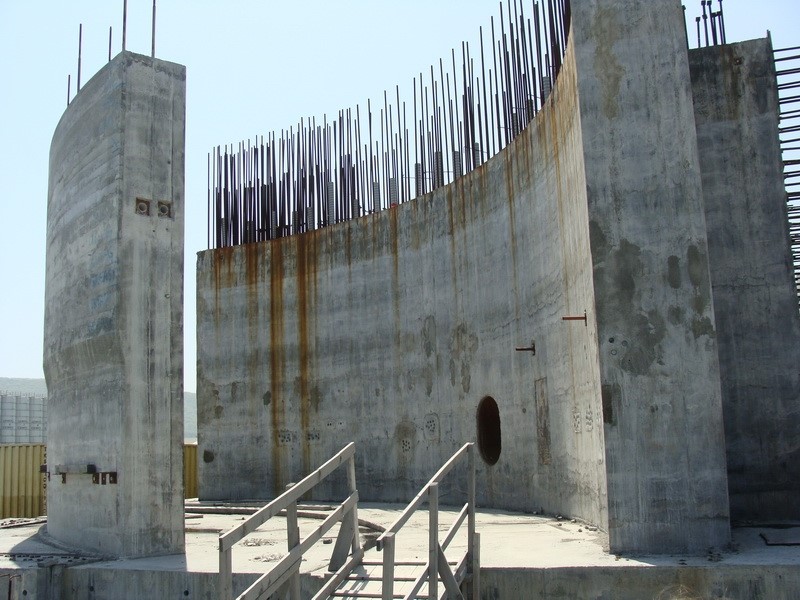

В 2009 году в порту Находки началось строительство гравитационного основания платформы. На строительной площадке работало более 2000 человек. К строительству основания были привлечены свыше 2000 специалистов. Проект «Роснефти» обеспечил существенные инвестиции в экономику региона, только в зоне строительства было возведено 2 бетонных завода, использовавших гравий из местных разрезов.

Для дополнительной защиты от льдин на основание был «надет» так называемый ледовый пояс. Это уникальное конструкторское решение, разработанное при участии ведущих специалистов «Роснефти».

«Сахалин-1» — первый масштабный шельфовый проект, осуществляемый в Российской Федерации на условиях СРП (заключено в 1996 г.). Всего в рамках проекта «Сахалин-1» было добыто 64 млн. тонн. К 2018 г добыча нефти вырастет на 33% по отношению к текущим показателям проекта. За счет вывода на полку месторождения Аркутун-Даги добыча по проекту «Сахалин-1» к 2018 году превысит 10 млн. т нефти в год.

Доли участников проекта:
НК «Роснефть» – 20%
ExxonMobil – 30%
SODECO – 30%
ONGC Videsh Ltd. – 20%
